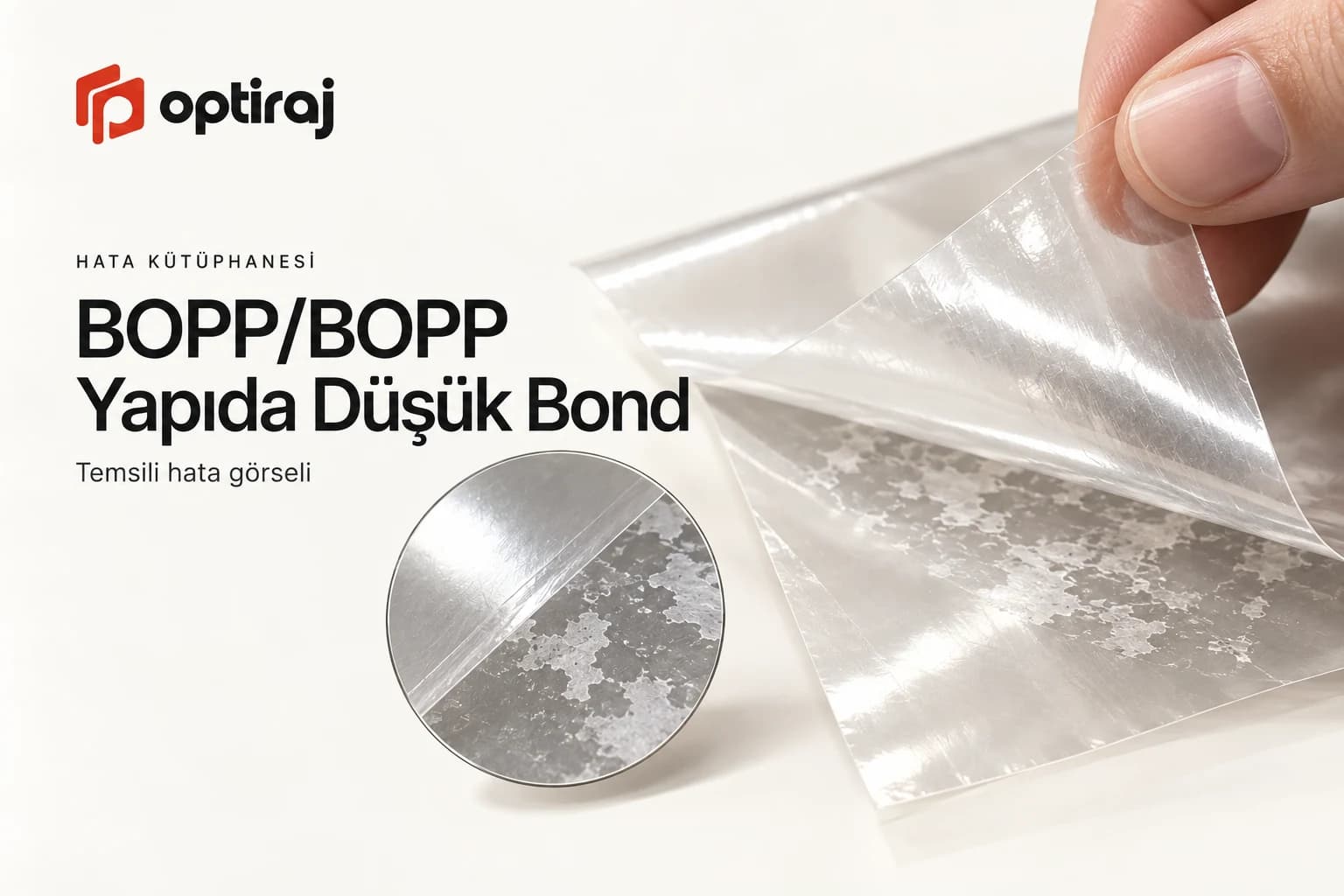

BOPP/BOPP Yapıda Düşük Bond

Hata nasıl görünür?

Peel testinde düşük yapışma değerleri ölçülür. Laminat elle kolayca ayrılabilir. Kopma yüzeyinde tutkal transferi düzensizdir; bazı bölgelerde tutkal bir yüzeyde kalırken diğer bölgelerde karşı yüzeye geçer (mixed failure).

Olası nedenler

01

BOPP'un doğal düşük yüzey enerjisi

BOPP filmin yüzey enerjisi doğal haliyle 29-31 dyn/cm civarındadır. Bu değer tutkal yapışması için yetersizdir.

02

Yetersiz korona işlemi

Korona işlemi yüzey enerjisini 38-42 dyn/cm aralığına çıkarmalıdır. Yetersiz korona düşük bond'un en yaygın sebebidir.

03

Tutkal tipi uyumsuz

Standart tutkal formülasyonları düşük yüzey enerjili substratlarda yetersiz kalabilir. Özel düşük yüzey enerjisi tutkalı gerekebilir.

Çözüm adımları

0 / 5 adım işaretlendi

01Korona/plazma yoğunluğunu artırHer iki BOPP filmin yüzey enerjisini minimum 40 dyn/cm seviyesine çıkar. İnline korona tercih et; offline korona etkisi zamanla azalır.02Primer uygulaDüşük yüzey enerjili BOPP filmde tutkal öncesi primer (astar) uygulaması yapışmayı önemli ölçüde artırır.03Agresif tutkal formülü kullanDüşük yüzey enerjili substratlar için özel formüle edilmiş tutkal sistemini tercih et. Tedarikçiden BOPP/BOPP uyumlu formül talep et.04Tutkal gramajını artırStandart gramajın %20-30 üzerinde uygulama yap. Solventsiz sistemde 2.0-2.8 g/m² hedefle.05CPP alternatifini değerlendirBOPP/BOPP yapıda yeterli bond sağlanamıyorsa iç katmanı CPP'ye geçir. CPP'nin yüzey enerjisi daha yüksektir ve yapışma problemi ortadan kalkar.

İşaretlemeler bu sayfadaki kontrolünüz içindir; bakım kaydı oluşturmaz.

Tekrarını önlemek için

BOPP film giriş kontrolünde yüzey enerjisi ölçümü (dyne testi)
Korona ünitesi güç ve elektrot mesafesi aylık kalibrasyon
BOPP/BOPP laminasyonlarda her partide peel testi zorunlu

Sahadan çözüm notları

Bu kayıt için henüz saha notu paylaşılmadı.

Uyguladığınız yöntemi ve sonucu çözüm notu olarak ekleyebilirsiniz.
